KARTAL ARABA VAPURU YAPIM AŞAMALARI 07.11.2015

Sayın Modelciler,

Bu açıklamam (videoda anlattığım ) tamamen bana ait bir görüştür ve kimseyi bağlamaz.

Piyasada satılan kalitesiz planlara ait görüşlerim 1.

http://youtu.be/3Y3e1G6_WwA

Piyasada satılan kalitesiz planlara ait görüşlerim 2.

http://youtu.be/pbhb8QUOHLI

Piyasada satılan kalitesiz Planlara ait görüşlerim 3.

http://youtu.be/he-eMP3rTmY

Videoda anlattığım sebeplerden dolayı, İstanbul sahaflarından getirttiğim Sayın Prof. Ata NUTKU tarafından hazırlanan ve bu çizimlerden faydalanacağımız kitap elime ulaştı bu kitap sayesinde en azından endaze ve diğer çizimlerden faydalanma imkanını elde edeceğiz ve bu kitaptan elde ettiğim bilgileri tüm modelcilerle paylaşacağım.

Sayın Ata NUTKU beyin kitabından faydalandığım endazeden kesime başaldık.

Resimler günlük olarak yüklendiğinden baştan doğru ilerler. Günlük çekimler tarihleri ile belirtilecektir.

NOT : SAYIN CEMİL AKÇE ÇİZİMİ PLAN HATALI OLDUĞUNDAN BU PLAN UYGULANMAYACAKTIR.

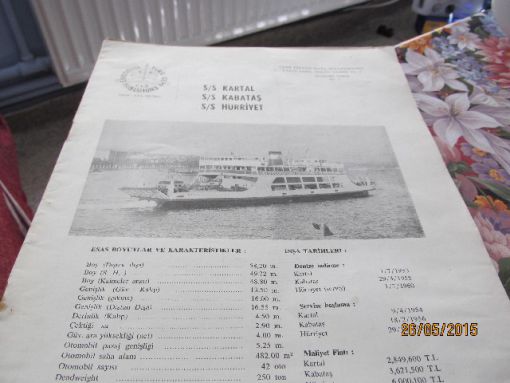

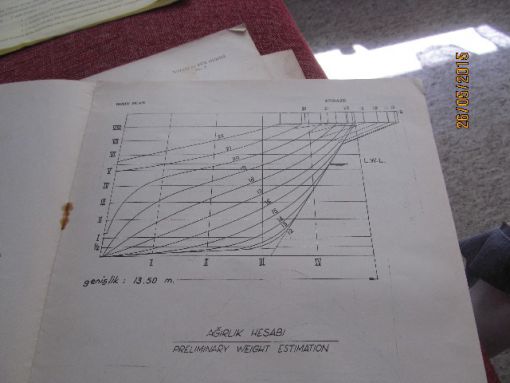

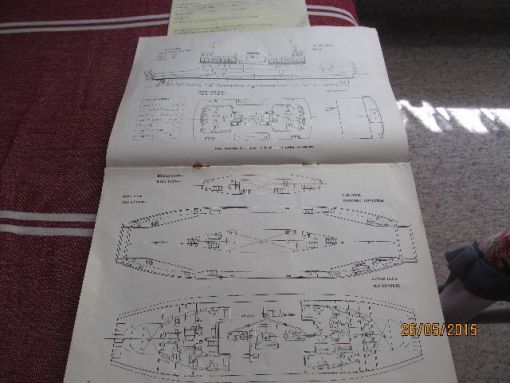

Değerli Bilim Adamı Prof. Ata NUTKU'nun değerli çalışması

İşte endaze budur.

Alt, üst, Kaptan köşkü ve motor dairesi çizimleri. Postalar endazeden fotokopi yardımı ile çoğaltılıp 6 mm kontra üzerine yapıştırılmış ve kontralar kesime hazır hale getirilmiştir.

13.06.2015 ÇALIŞMASI

Postalar kağıtten tek tek kesilip 6 mm kavak kontra üzerine yapıştırıldı

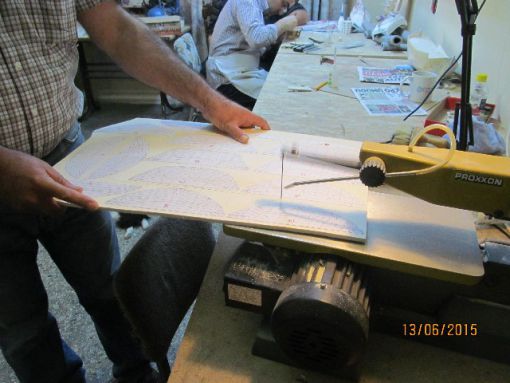

Dekupaj ve şerit testerede kaba kesim yapıldı

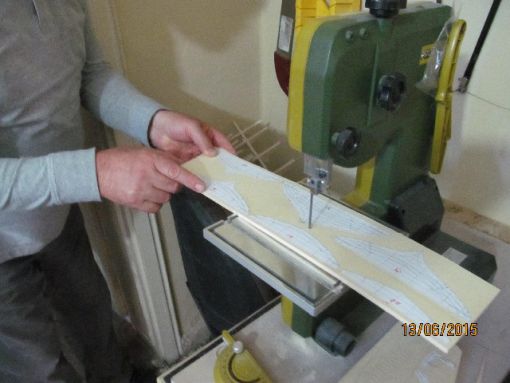

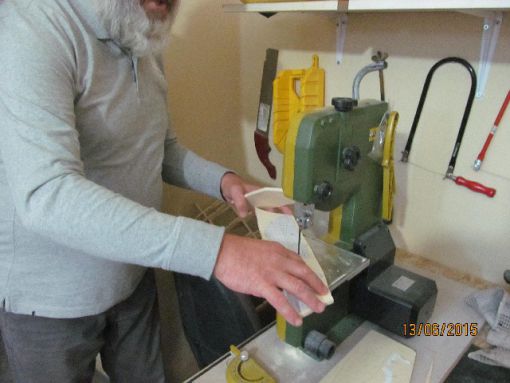

Postalar şerit testerede kesilirken

Kaba kesim yapılıyor

17.06.2015 ÇALIŞMASI

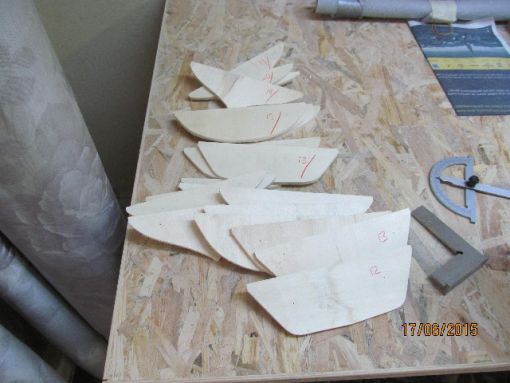

Kaba kesimi yapılan postalar şerit zımparada tesfiye edildi

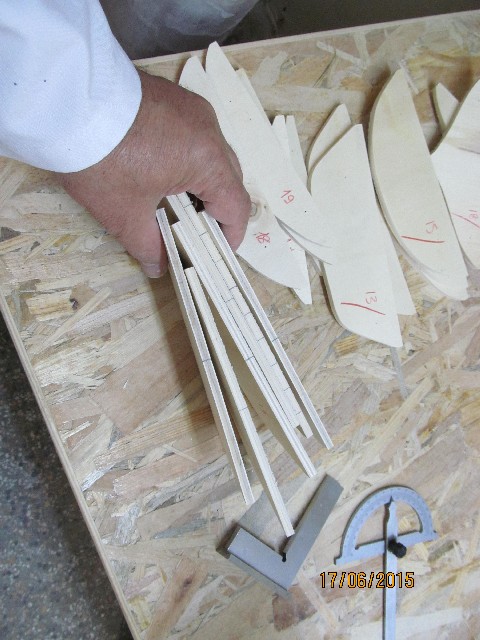

Sırasına göre tek tek orta noktaları bulundu

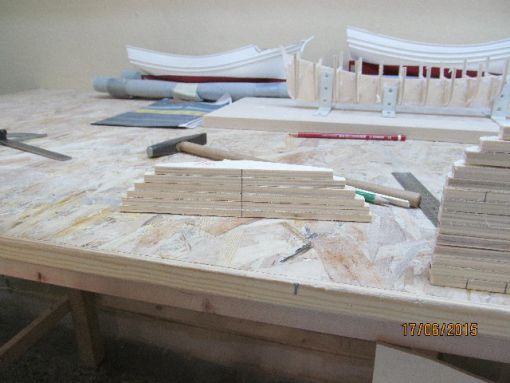

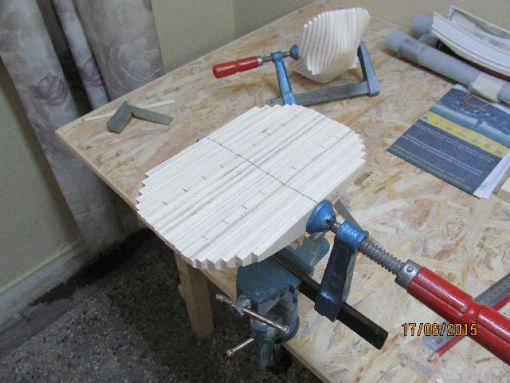

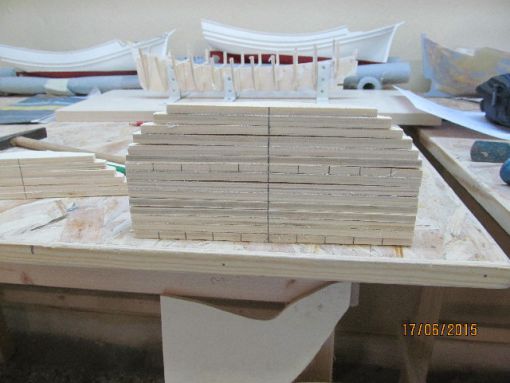

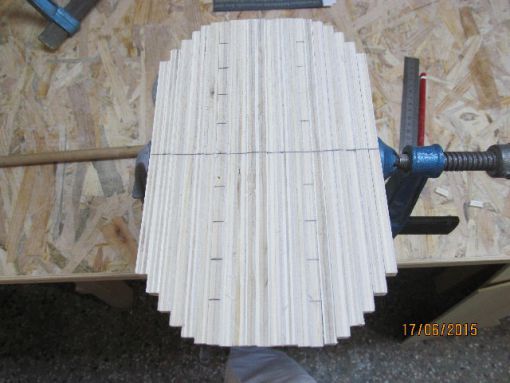

Orta noktalarından üst üste dizildi

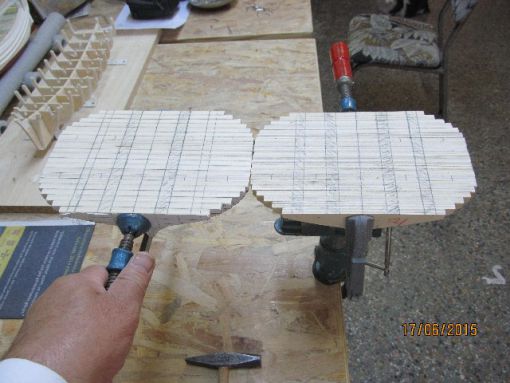

Sırası ile dizilen postalar 2 takım halinede

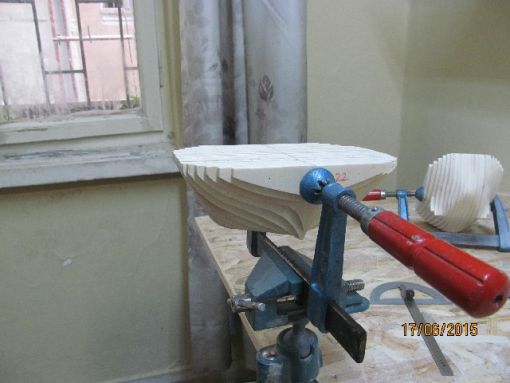

İşkencelerle sabitlendi. Bu sayede eşit şekilde travers için hazırlık yapıldı

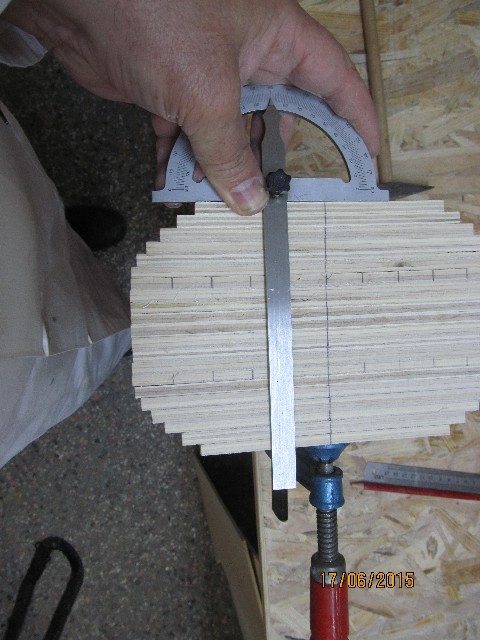

Şimdi travers için hazırlık yapıyoruz mengene ve işkence bize avantaj sağlayacak

Her iki tarafta ayı numaralı postalar işaretlenerek

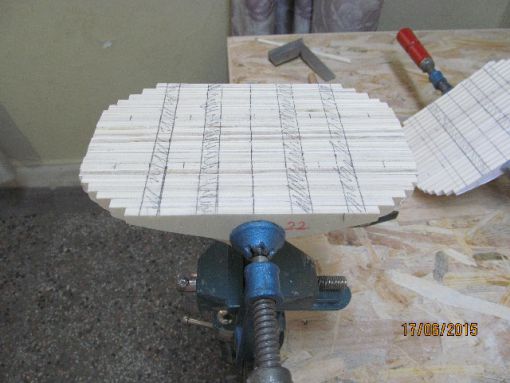

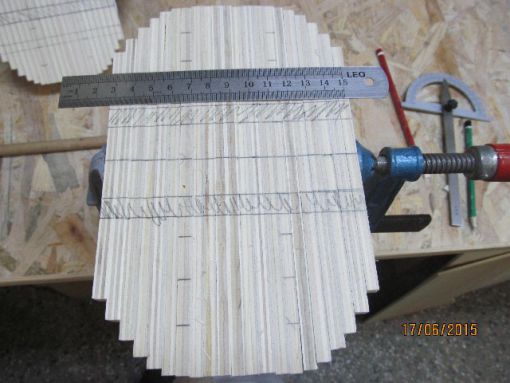

İlk travers için çizim yapıyorum

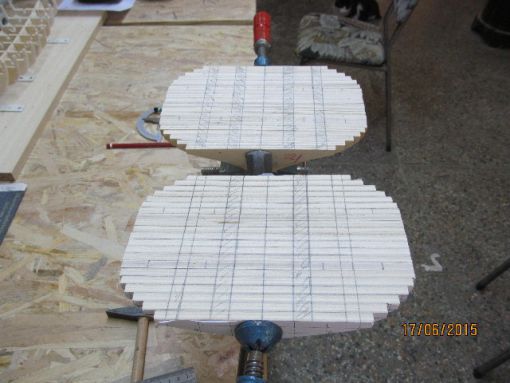

Travers için çizim yapıldı

Travers çizimleri tamam

Her iki taknenin çizimleri tamam kesime hazırız

Travers kesimi yarın yapılacak.

18.06.2015 ÇALIŞMASI

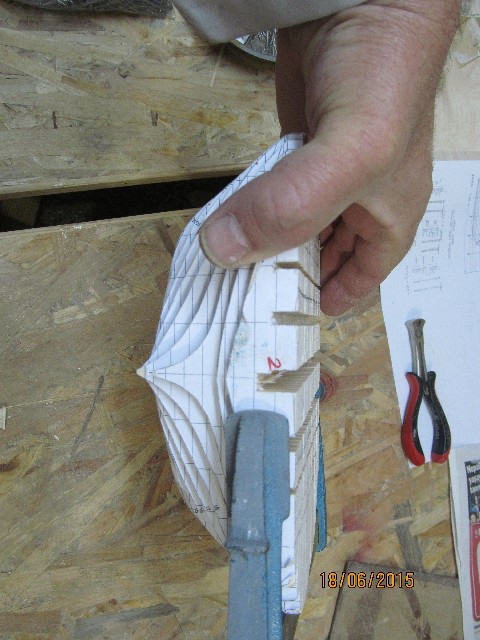

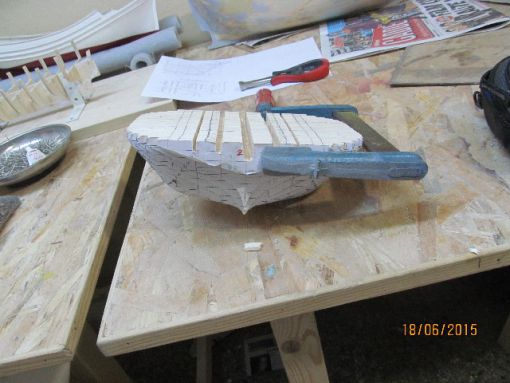

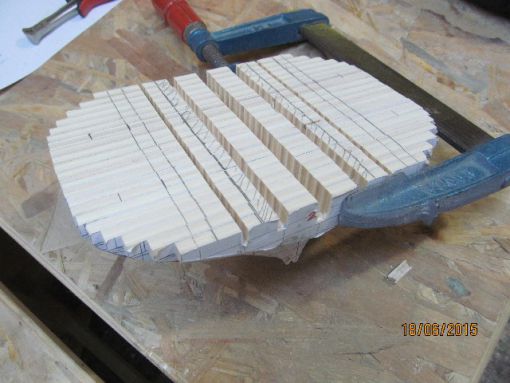

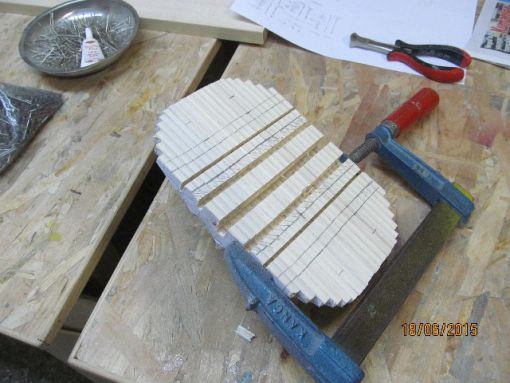

Güverte tam bir düzlem olduğundan güverteyi postalar ve treversler üzerine oturtacağız.

Bu kanallar o nedenle açılmıştır.

Omurga yapılmayacak ve güverte ile sabitlenecektir

Travers kanalları değişik derinlik ve çeşitlilikte yapılmıştır.

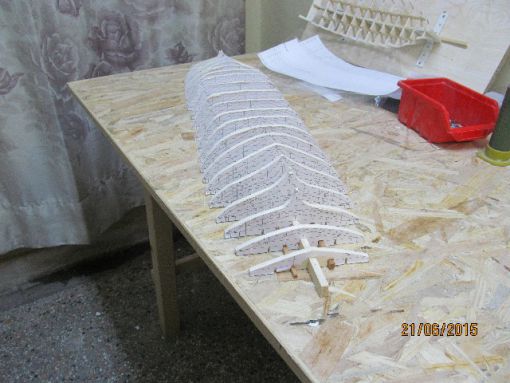

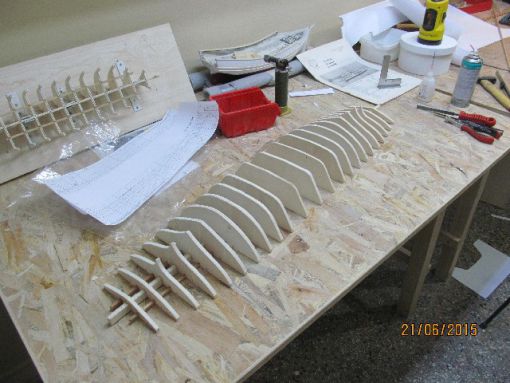

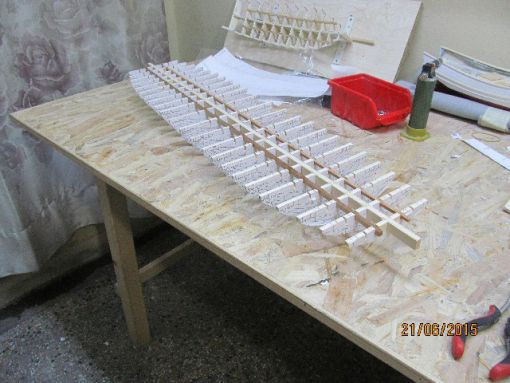

21.06.2015 kartal araba vapuru KIZAĞA KONDU

Bu aşamalar Video halinde resimlerin altında link olarak verilecektir.

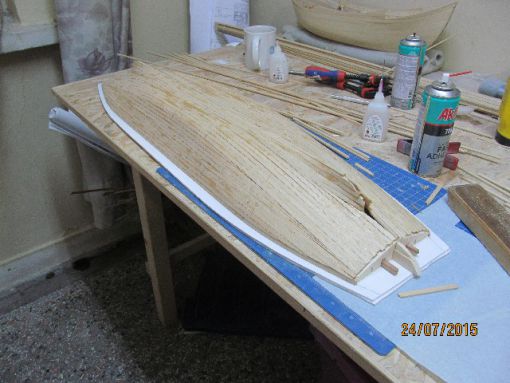

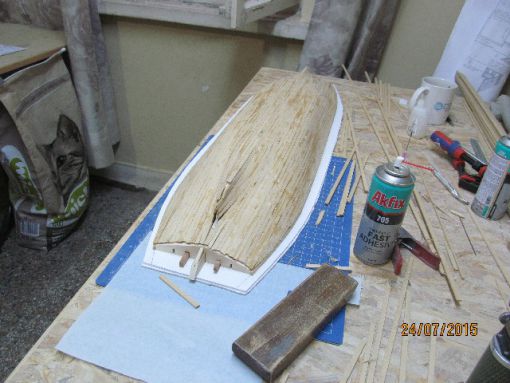

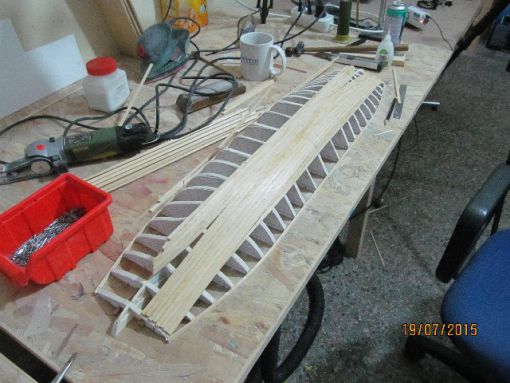

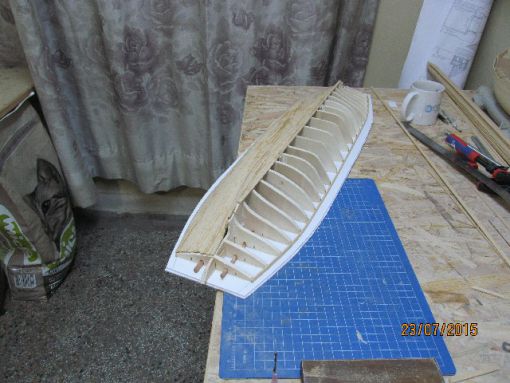

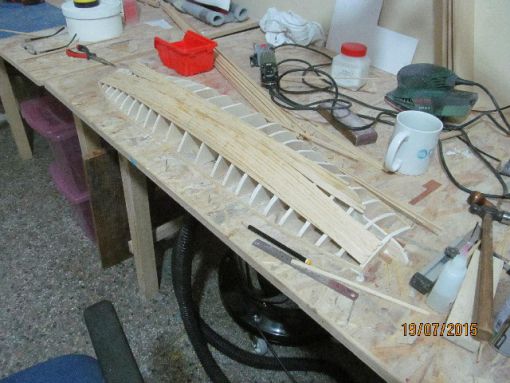

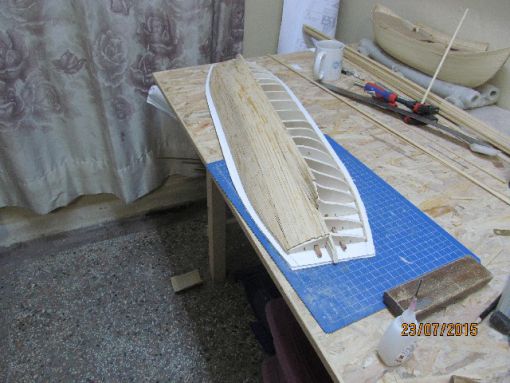

SARMA AŞAMASI 2. BÖLÜM

1. Kısım http://youtu.be/hkqGvTdyaiY

2. Kısım http://youtu.be/y8MdUEAKCQo

3. Kısım http://youtu.be/ERHKjKV-6dg

4. Kısım http://youtu.be/oWR9cySIvBk

5. Kısım http://youtu.be/7-7TZPj5yDM

6. Kısım http://youtu.be/ctTA-GtjZBo

7. Kısım http://youtu.be/qHPYfEB4R2c

8. Kısım http://youtu.be/R3Ob5gzGuD4

3. BÖLÜM SARMA AŞAMASI

1. Kısım http://youtu.be/vhu9N-s7_20

4. BÖLÜM

BAŞ - KIÇ BÖLÜMLERİN YAPIMI, GÖVDENİN ZIMPARALANIP DENİZ TUTKALI UYGULAMASINA HAZIRLANMASI AŞAMALARI

1 Kısım http://youtu.be/4aPGIMiAjTE

2. Kısım http://youtu.be/zLQhhaxS0L0

3. Kısım http://youtu.be/nF3Iq4hjniY

4. Kısım http://youtu.be/YPP57cT-Fdo

5. Kısım http://youtu.be/7HqD1q_N1lk

5. BÖLÜM

KARTAL ARABA VAPURU USKUR ŞAFT KOVANININ YAPIMI VE DENİZ TUTKALI UYGULAMASI

1. Kısım http://youtu.be/bONMVIPu1eA

2. Kısım http://youtu.be/4c58QeI8fdg

3. Kısım http://youtu.be/Qa06RujKM9I

4. Kısım http://youtu.be/ZYKE0yNim4k

5. Kısım http://youtu.be/5csuirh0fCg

6. Kısım http://youtu.be/iL0pGdL67dQ

6. BÖLÜM

06.08.2015 KARTAL ARABA VAPURU

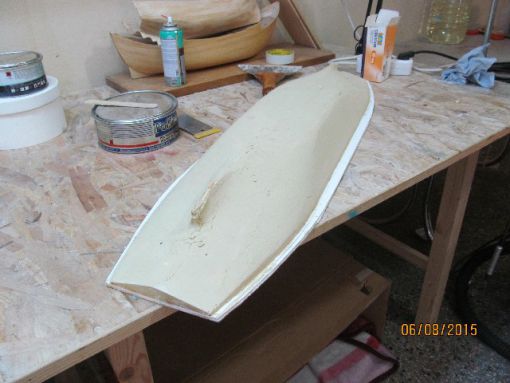

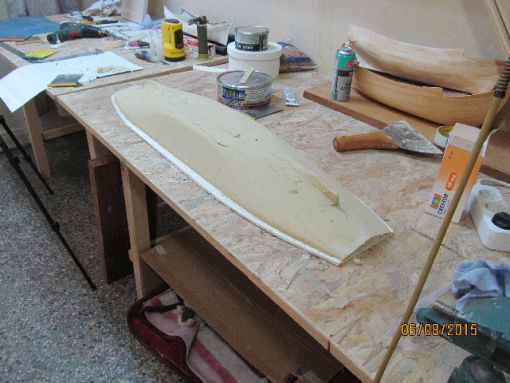

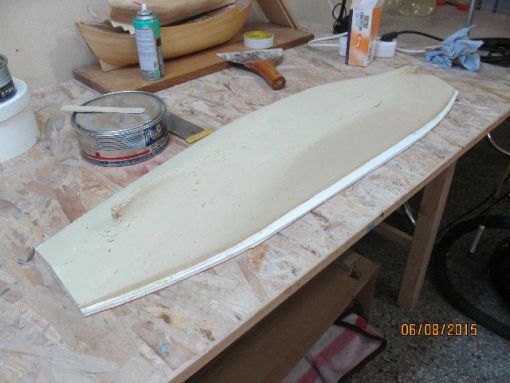

DENİZ TUTKALININ ZIMPARASI, POLYESTER MACUNUN ATILMASI VE ZIMPARALAMA İŞLEMİ.

1. Kısım http://youtu.be/KCx2FYS5Vpg

2. Ksım http://youtu.be/UYOY3HCAd6k

3. kısım http://youtu.be/eHyWcNWj_VI

4. Kısım http://youtu.be/w8iLp9zJOhI

5. Kısım http://youtu.be/l1mY_O2H3-U

6. Kısım http://youtu.be/3mk6Rp-KIDs

07.11.2015 ÇALIŞMAMIZ

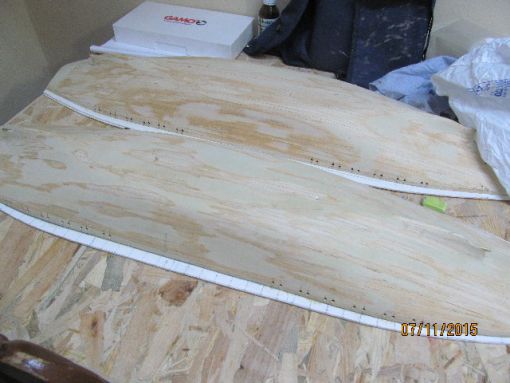

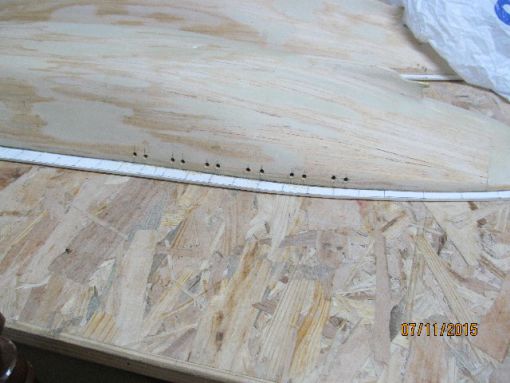

Uzun bir aradan sonra çalışmaya başladık, önce plan üzerinde tespit ettiğimiz lumboz camlarını markaladık (Yerlerini işaretledik) ve önce biz ile daha sonra 4 mm uçlu matkapla deldik. Lütfen markalama işlemine çok önem veriniz. Bu modeli inşallah çok daha kolay yapabilmeniz için planı revize edip açıklamalar ile sizlere yollayacağız.

ÇOK ÖNEMLİDİR.. LÜTFEN OKUYUNUZ VE EN BAŞTAKİ VİDEOLARI İZLEYİNİZ.

Merhaba Sayın Modelciler,

Yeni bir gemi modeline daha başlıyoruz. Bu modelimiz Sayın Cemil Akçe beyin (Rahmetle anıyoruz) çizimi bir gemi. İki paftadan oluşan bu gemi 3 kardeş gemiden oluşuyor. Kartal, Kabataş ve Hürriyet. Bu gemileri çok iyi hatırlıyorum. Kabataşta oturan halamlara gittiğimde hep görürdüm. Şunu söylemek isterim ki pek yapmayı düşünmediğim gemilerden biriydi ama Arkadaşım Ahmet beyin severek aldığı plandan iki gemilik kesince bende yapayım dedim.

Hepinizin de bildiği gibi bu gemiyi yaparken gördüğüm tüm olumsuzlukları ve güzellikleri yazacağımı bilirsiniz. Plan elimize geldiğinde çizimlerin çok kalitesiz olduğu hemen gözüme çarptı hiç bir açıklama olmadığı gibi 2 paftadan oluşan bu planların 40 lira gibi bir fiyata satılması da ayrıca olumsuz bir taraf oluşturuyor.

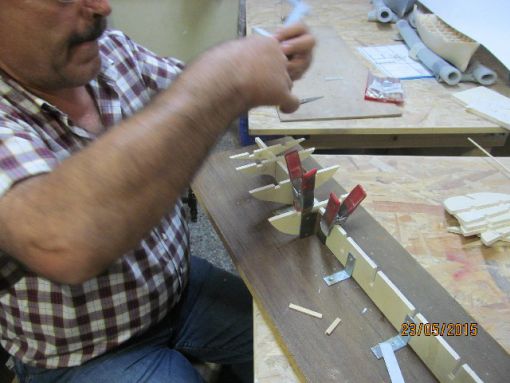

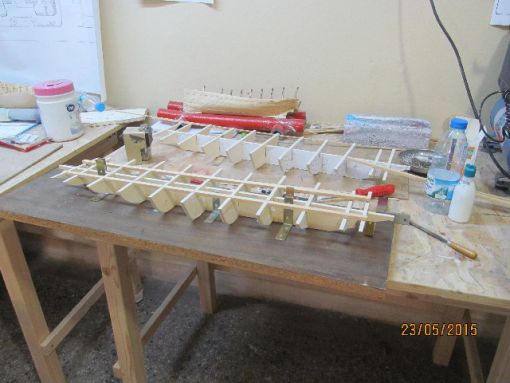

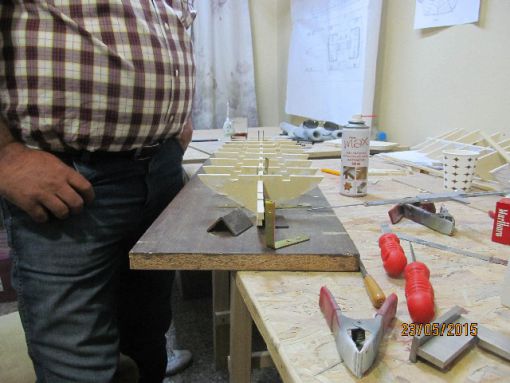

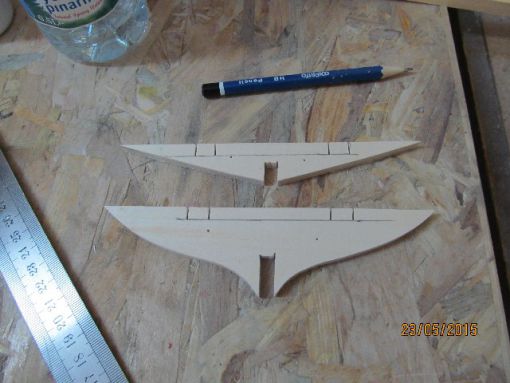

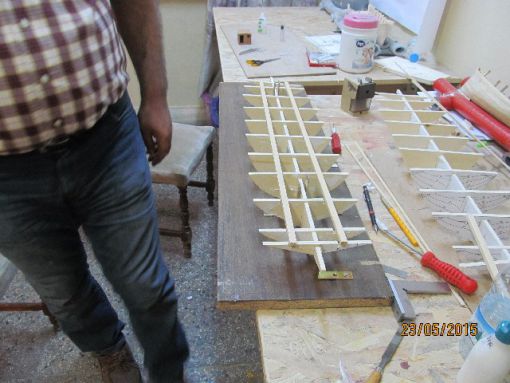

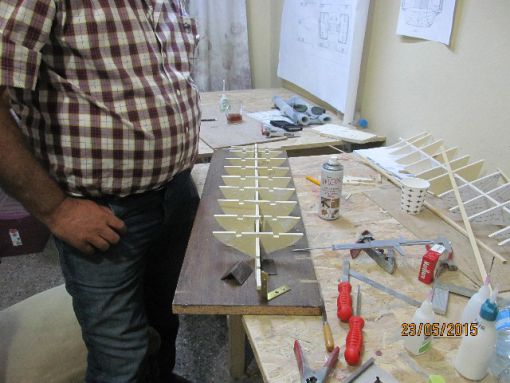

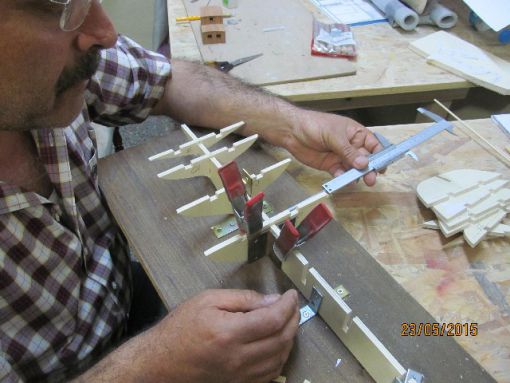

Sayın modelciler plandaki ilk olumsuz tarafı endaze çizimi, detaylardaki kötü çizimler tamamen moral bozukluğuna sebep oluyor. Neyse endazeyi kesip kontralar üzerine yapıştırıp dekupajla kestik. Zımparasını yaptık, Omurgayı çatılacak duruma getirdik. Bu günde ilk çatma işlemine başladık. Daha başlar başlamaz bu postaların 6 mm kavak kontradan kesmiş olmamıza rağmen zayıf kalacağı görüldü ve hemen travers kanalları için yer ayarlandı ve kesildi. 5, 10 ve 20 nulu baş ve kıç postalarda ilk göze çarpan 30, 40, 50 nolu postalardan daha kısa oldukları göze çarptı. Nasıl düzelteceğimizi hafta içinde düşüneceğim. Arkadaşım Ahmet ilk işlemlere başladı aşağıda fotoğrafları göreceksiniz.
