GİYOTİN YAPIMI

Değerli Modelciler,
Bizler gemilerimizde yapım işlerinde bazı zorluklarla karşılaşmaktayız. Her zorluğun karşılığında bir fikir üreterek kolaya çevirebileceğimizi hiç unutmamalıyız. Çok basit bazı malzemelerle bu zorlukları aşacağımızdan hiç şüpheniz olmasın. Ancak biraz düşünelim yeterli olacaktır. Hepinize kolay gelsin.

Gereken malzemeler,

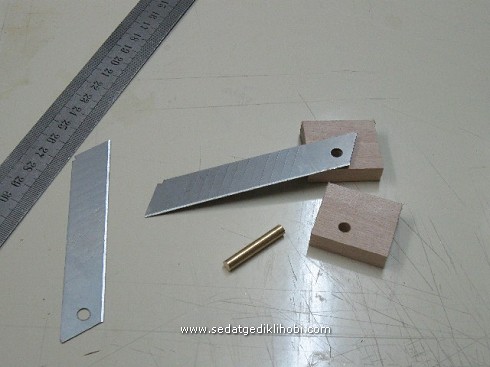

Maket bıçağı (büyük), 5.mm silindirik pirinç, tabla için bıçak boyundan büyük masif ahşap malzeme,5 x 5 kayın ağaç ( bıçağı monte etmek için, 5 x 1 kayın ağaç ( dayama çıtası için), 1,5 x 1,5 mm çam ağacı ( bıçak üzerine destek amacı için)

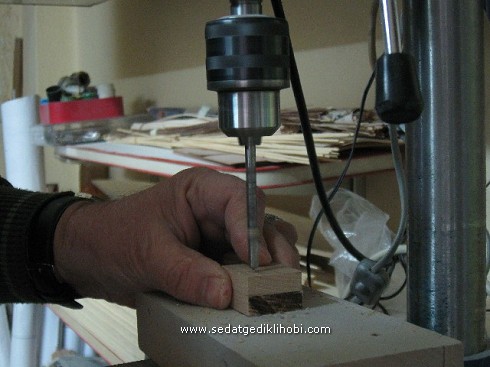

İlk olarak 5 x 5 kayın ağaçları kesilir, maket bıçağı elimizle dik şekilde tutularak maket bıçağının delik yeri işaretleniyor. 5 mm kalınlığındaki matkap ile deliniyor.Burada maket bıçağının yere tam basması çok önemlidir

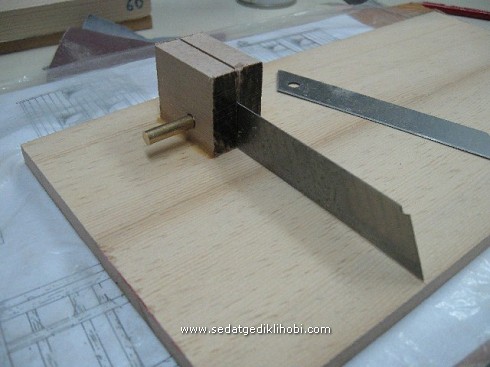

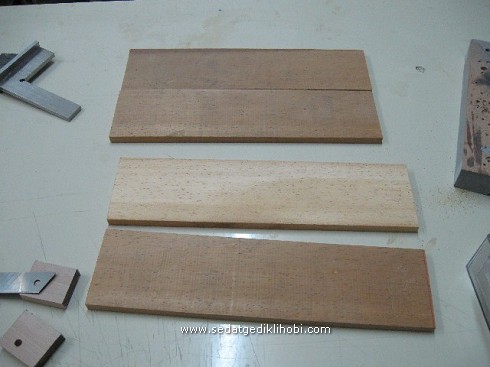

Giyotinimizin alt tablası hazırlanıyor. Burada dikkat edeceğimiz şey maket bıçağından küçük olmamasına dikkat etmemiz. Önce üst tarafı zımpara ile temizlenir. 5 x 5 delinmiş ahşaplarımızı yerine alıştırıldı. Metal kesinlikle yapıştırılmamalı, bıçağın düzgün durduğundan emin olunmalı ve o nokta işaretlenerek o çizgi üzerinden daire testere ile bir kanal açılmalıdır.

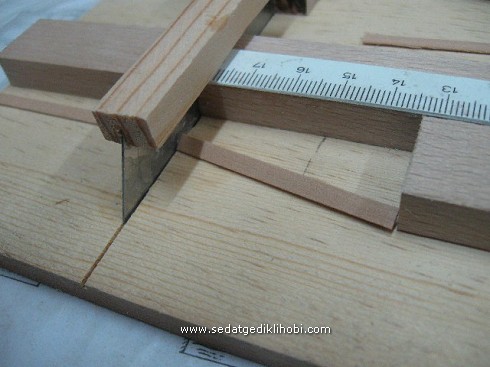

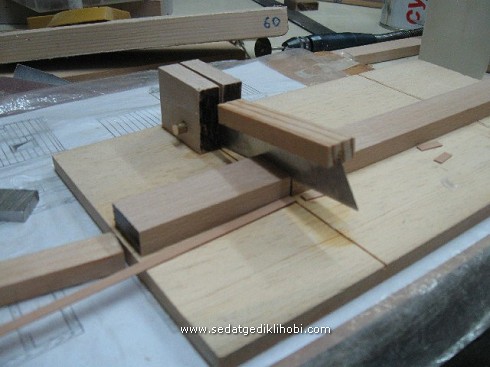

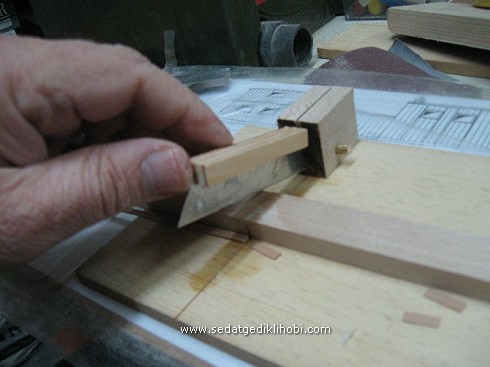

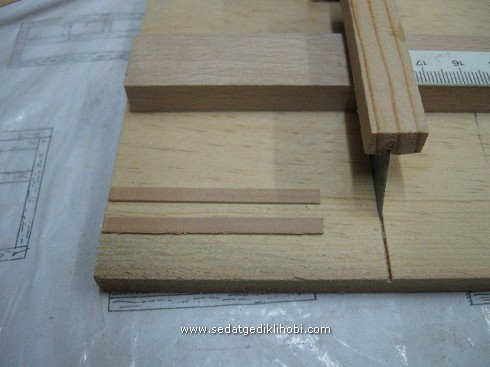

Kanal açıldıktan sonra 5 x 5 ahşaplar yerlerine kontrollü bir şekilde yapıştırılmalıdır. Bıçak kanalında rahat bir şekilde çalışmalıdır. Bu işlem bitince destek tahtamızı hazırlıyoruz. 5 x 1 mm tahtadan yararlanarak boyunu ayarlayıp bıçağın indiği yerden testere ile kesilerek 2 parçaya ayrılır ve bir cetvel yardımı ile düzgünce yerine yapıştırılır. Deneme kesimi yapılarak çalışıp çalışmadığı kontrol edilir. Bir tahtaya kanal açılır, tahta japon yapıştırıcı yardımı ile bıçağa yapıştırılır bu sayede elimizin zarar görmesi engellenir.

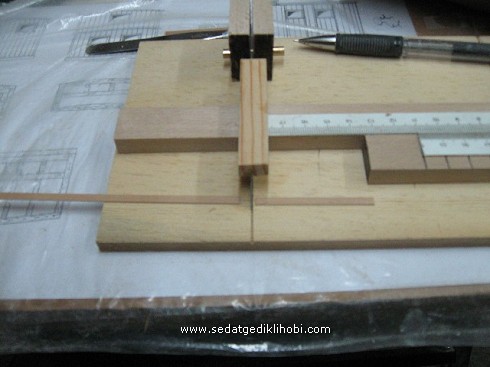

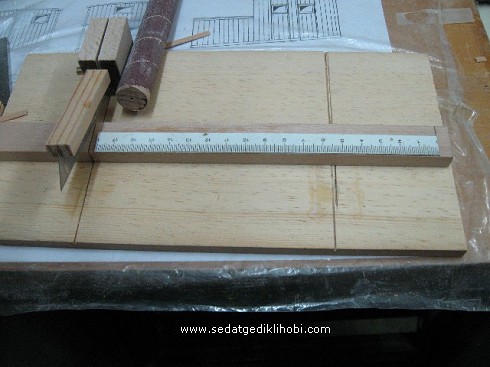

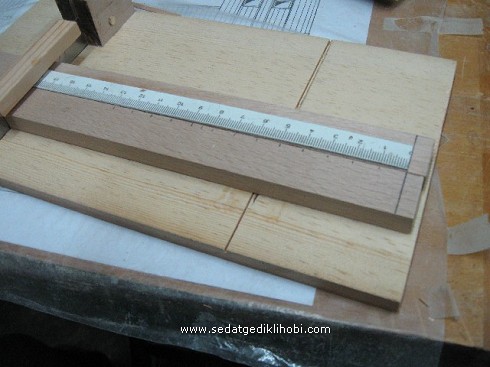

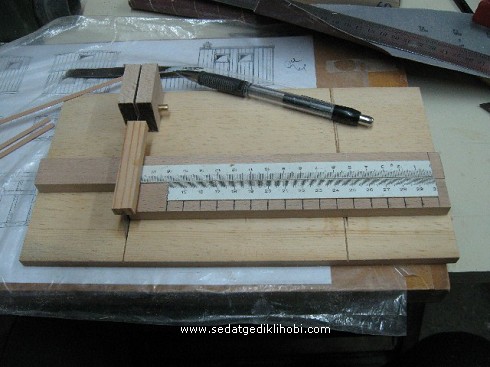

Varsa eski bir çetvelin ölçüm skalası sökülür ve bıçaktan başlamak kaydı ile destek tablasına yapıştırılır. Aynı destek tahtasından bir parça daha tam boy olarak kesilir bu parça kayar şekilde yapılmalıdır. Kesilen bu parça sayesinde keseceğimiz parçalar hep eşit olacaktır. Benim yaptığım bu parça sayesinde 15 cm ye kadar kesim yapılabilecektir.
